Rockchip ISP 使用教程

Table of Contents

1. RKISP 简介

ISP 包含了一系列的图像处理算法模块，主要包含：暗电流矫正、坏点矫正、3A、HDR、镜头阴影矫正、镜头畸形矫正、3DLUT、 去噪（包含 RAW 域去噪、多帧降噪、颜色去燥等）、锐化等。由于不同传感器的差异以及拍摄环境的多样性，传感器输出的原始 数据和人们预期的图像有一定差距，因此 ISP 就起到两相当重要的作用。例如：夜间光照不足、大雾、沙尘等，均会使采集的图 像造成影响，存在成像模糊、噪声污染及曝光不均等问题，而经过 ISP 图像处理的图像会有明显的优化。

1.1. RKISP 和 RKAIQ

RKISP 包含硬件算法实现及软件逻辑控制两个部分。RKAIQ 为软件逻辑控制部分的实现。

RKAIQ 软件模块主要实现的功能为：从 ISP 驱动获取图像统计，结合 IQ Tuning 参数，使用一系列算法计算出新的 ISP、Sensor 等硬件参数，不断迭代该过程，最终达到最优的图像效果。

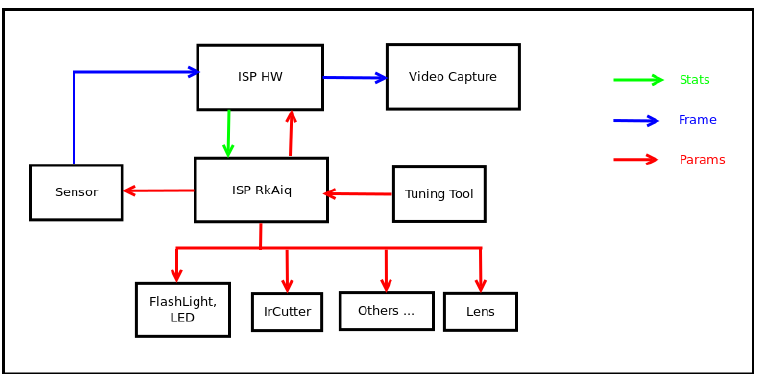

1.2. RKISP 系统框图

Sensor 输出数据流给 ISP HW，ISP HW 再输出经过一系列图像处理算法后的图像。RKAIQ 不断的从 ISP HW 获取统计数据，并经过 3A 等算法生成新的参数反馈给各硬件模块。


1.3. RKISP 软件架构框图

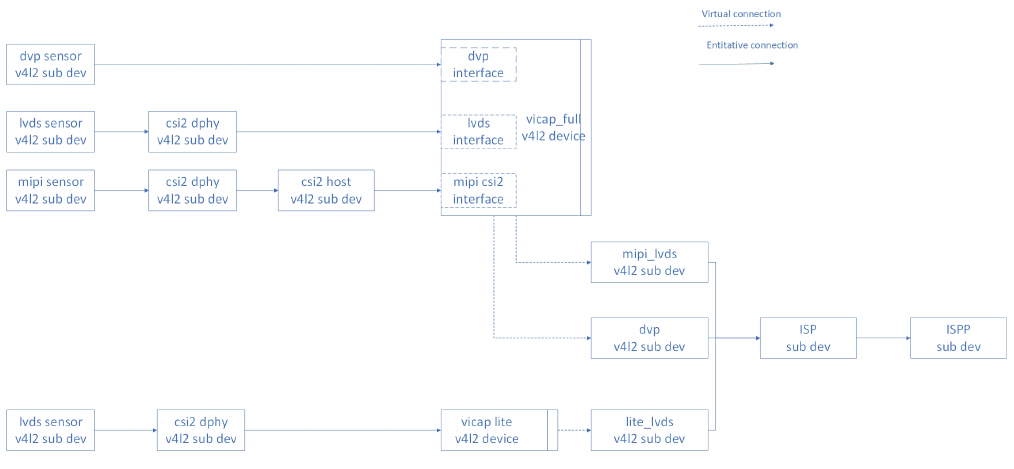

1.4. RKISP 硬件链接框图

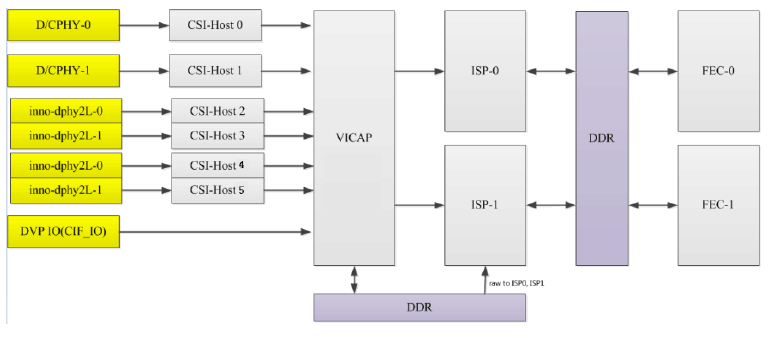

1.5. 硬件通路框图

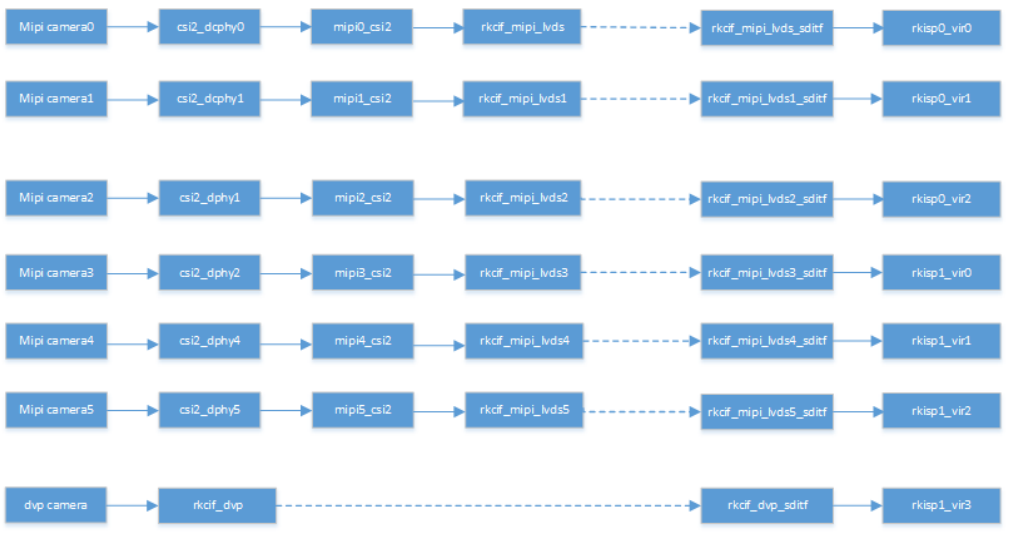

1.6. 多摄像头软件通路

单路硬件 ISP 最多支持 4 路复用，ISP 复用情况支持分辨率如下:

  • 2 路复用：最大分辨率为 3840x2160
  • 3 路或 4 路复用：最大分辨率为 2560x1536


2. 设备端使能 rkisp

2.1. 内核驱动

CONFIG_PHY_ROCKCHIP_CSI2_DPHY=y
CONFIG_VIDEO_ROCKCHIP_CIF=y
CONFIG_VIDEO_ROCKCHIP_ISP=y
CONFIG_VIDEO_ROCKCHIP_ISP_VERSION_V30=y
CONFIG_VIDEO_ROCKCHIP_ISPP=y
CONFIG_VIDEO_ROCKCHIP_ISPP_VERSION_V20=y

2.2. 设备树

&rkcif {
        status = "okay";
};

&rkcif_mmu {
        status = "okay";
};

&csi2_dphy0_hw {
        status = "okay";
};

&csi2_dphy1 {
        status = "disabled";
        ports {
                #address-cells = <1>;
                #size-cells = <0>;
                port@0 {
                        reg = <0>;
                        #address-cells = <1>;
                        #size-cells = <0>;

                        mipidphy1_in_ucam2: endpoint@2 {
                                reg = <2>;
                                remote-endpoint = <&og02b1b_1_out1>;
                                data-lanes = <1 2>;
                        };
                };

                port@1 {
                        reg = <1>;
                        #address-cells = <1>;
                        #size-cells = <0>;
                        csidphy0_out: endpoint@0 {
                                reg = <0>;
                                remote-endpoint = <&mipi2_csi2_input>;
                        };
                };
        };
};

&i2c1{
        status = "okay";

        og02b1b: og02b1b@60 {
                compatible = "ovti,og02b1b";
                status = "disabled";
                reg = <0x60>;
                clocks = <&cru CLK_MIPI_CAMARAOUT_M1>;
                clock-names = "xvclk";
                pinctrl-names = "default";
                pinctrl-0 = <&mipim1_camera1_clk>;
                power-domains = <&power RK3588_PD_VI>;
                reset-gpios = <&gpio3 RK_PC1 GPIO_ACTIVE_LOW>;
                rockchip,camera-module-index = <0>;
                rockchip,camera-module-facing = "back";
                rockchip,camera-module-name = "og02b1b";
                rockchip,camera-module-lens-name = "hcfa-og02b1b-sensor";
                port {
                        og02b1b_1_out1: endpoint {
                                remote-endpoint = <&mipidphy1_in_ucam2>;
                                data-lanes = <1 2>;
                        };
                };
        };
};

&mipi2_csi2 {
        status = "disabled";
        ports {
                #address-cells = <1>;
                #size-cells = <0>;
                port@0 {
                        reg = <0>;
                        #address-cells = <1>;
                        #size-cells = <0>;
                        mipi2_csi2_input: endpoint@1 {
                                reg = <1>;
                                remote-endpoint = <&csidphy0_out>;
                        };
                };
                port@1 {
                        reg = <1>;
                        #address-cells = <1>;
                        #size-cells = <0>;
                        mipi2_csi2_output: endpoint@0 {
                                reg = <0>;
                                remote-endpoint = <&cif_mipi_in2>;
                        };
                };
        };
};

&rkcif_mipi_lvds2 {
        status = "disabled";
        port {
                cif_mipi_in2: endpoint {
                        remote-endpoint = <&mipi2_csi2_output>;
                };
        };
};

&rkcif_mipi_lvds2_sditf {
        status = "disabled";
        port {
                mipi2_lvds_sditf: endpoint {
                        remote-endpoint = <&isp0_vir0>;
                };
        };
};

&rkisp0_vir0 {
        status = "disabled";
        port {
                #address-cells = <1>;
                #size-cells = <0>;
                isp0_vir0: endpoint@0 {
                        reg = <0>;
                        remote-endpoint = <&mipi2_lvds_sditf>;
                };
        };
};

2.3. 验证

dmesg | grep og02b1b # 摄像头 Sensor
# [   29.149878] og02b1b 1-0060: driver version: 00.01.05
# [   29.170266] og02b1b 1-0060: Detected OG02B1B 3f 02 0b sensor
# [   29.204766] og02b1b 1-0060: Consider updating driver og02b1b to match on endpoints
# [   29.205466] rockchip-csi2-dphy csi2-dphy1: dphy1 matches m00_b_og02b1b 1-0060:bus type 5
dmesg | grep dphy # Rockchip 的 csi2 的 phy
# [   28.557481] rockchip-csi2-dphy-hw fedc0000.csi2-dphy0-hw: csi2 dphy hw probe successfully!
# [   28.558352] rockchip-csi2-dphy-hw fedc8000.csi2-dphy1-hw: csi2 dphy hw probe successfully!
# [   29.205466] rockchip-csi2-dphy csi2-dphy1: dphy1 matches m00_b_og02b1b 1-0060:bus type 5
# [   29.208028] rockchip-csi2-dphy csi2-dphy1: csi2 dphy1 probe successfully!
dmesg | grep rkcif # Rockchip 的摄像头接口
# [   28.931171] rkcif rkcif-mipi-lvds2: rkcif driver version: v00.02.00
# [   28.932749] rkcif rkcif-mipi-lvds2: attach to cif hw node
# [   29.016251] rockchip-mipi-csi2: probe success, v4l2_dev:rkcif-mipi-lvds2!
# [   29.207247] rkcif-mipi-lvds2: Async subdev notifier completed
dmesg | grep rkisp # Rockchip 的 rkisp
# [   29.028228] rkisp rkisp0-vir0: rkisp driver version: v02.04.00
# [   29.029315] rkisp rkisp0-vir0: No memory-region-thunderboot specified
# [   29.208531] rkisp0-vir0: Async subdev notifier completed
# [   29.496732] rkisp rkisp0-vir0: clear unready subdev num: 0

3. RKAIQ 相关工具

RKAIQ 为 Rockchip 提供的 ISP 参数调试工具。在 Rockchip 官方 SDK 中有提供。此处采用第三方开发板厂商上传的版本， 下载链接为 khadas-edge2/externalcameraenginerkaiq

3.1. 编译

cmake -DARCH=aarch64 \
      -DCMAKE_BUILD_TYPE=MinSizeRel \
      -DCMAKE_SKIP_RPATH=TRUE \
      -DCMAKE_EXPORT_COMPILE_COMMANDS=YES \
      -DRKAIQ_TARGET_SOC=rk3588 \
      -DISP_HW_VERSION=-DISP_HW_V30 \
      -DRKAIQ_BUILD_BINARY_IQ=OFF \
      -DRKAIQ_USE_RAWSTREAM_LIB=OFF \
      -DRKAIQ_HAVE_FAKECAM=ON \
      -DRKAIQ_ENABLE_AF=ON \
      -B build .

3.2. 运行测试

RKAIQ 主要提供两个工具， rkaiq_tool_server 和 rkaiq_3A_server 。两个工具的使用方法参考官方相关文档。 第三方上传文档 RockchipIQToolsGuideCNv2.0.8.pdf

3.2.1. rkaiq_tool_server

该工具的主要的作用是在线调试 ISP 参数。

3.2.2. rkaiq_3A_server

该工具的主要的作用是加载 ISP 参数。

4. 参考文献

Date: 2025-07-31 Thu 00:00

Author: taocheng

Created: 2025-11-12 Wed 11:00
